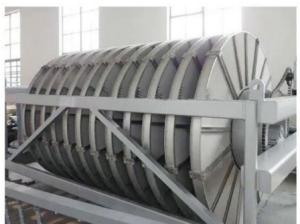

Fiber Turntable Filter Cloth Filter (QBFP Series)

Makipag -ugnay sa amin I -download
PREV：No previous articleNEXT：Mesh Plate Stepped Screen
Fiber Turntable Filter Cloth Filter (QBFP Series)
Panimula ng produkto
Ang hilaw na tubig ay pumapasok sa filter sa pamamagitan ng plate ng weir ng inlet at dumadaan sa tela ng filter sa ilalim ng pagkilos ng gravity. Sa panahon ng pagsasala, ang floss na may laki ng butil ng ilang mga microns ay maaaring ma -trap sa pamamagitan ng pagtula ng pile ng tela. Matapos ang hilaw na tubig ay na -filter sa pamamagitan ng tela ng filter, ang malinis na tubig ay pumapasok sa loob ng filter disc at dumadaloy sa adjustable outlet weir sa pamamagitan ng umiikot na drum ng filter disc. Sa pag -unlad ng pagsasala, ang materyal na nakulong sa pagtaas ng tela ng filter, unti -unting bumababa ang bilis ng pagsasala, at tumataas ang antas ng tubig sa tangke ng filter. Kapag tumataas ang antas ng tubig sa itinakdang halaga, nagsisimula ang control system ang proseso ng pag -backwash at nagsisimulang linisin ang tela ng filter. Ang motor sa pagmamaneho ay nagtutulak sa sentro ng tambol upang paikutin, ang tasa ng pagsipsip ay malapit sa ibabaw ng tela ng filter para sa negatibong pagsipsip ng presyon, ang mga solido na nakulong sa pagitan ng mga fluff fibers ay pinakawalan, at ang tubig sa plate ng filter ay sinipsip mula sa loob, na nagdadala ng mga particle na idineposito sa filter plate nang magkasama upang makamit ang layunin ng paglilinis.
Bilang karagdagan sa paglilinis ng mga solidong partikulo na nakulong sa ibabaw ng plato ng filter, ang mas malaking mga partikulo sa dumi sa alkantarilya ay natural na tumira sa ilalim ng pool ng bucket, at ang bahaging ito ng sediment ay regular na nalinis sa labas ng pool sa pamamagitan ng ilalim na suction pipe. Sa buong proseso ng pagsasala, ang filter disc at ang suction cup ay nananatiling nakatigil, at ang pagsasala ay patuloy na tumatakbo sa panahon ng backwashing


1. Vertical na disenyo ng tray, malaking lugar ng pag -filter, maliit na bakas ng paa
2. Ang Paggamit ng Long Hair Fiber Filter Cloth, Filter Cloth Flux, Mabilis na Pag -filter ng Bilis
3. Filter na panuluyan ng tela, dagdagan ang lalim ng pagsasala, at kawastuhan ng pagsasala hanggang sa antas ng micron kapag ang backwashing ang panuluyan na hibla ay tumayo, ang dumi ay ilalabas
4. Hugasan ang tela ng filter sa mga pangkat nang paisa -isa
5. Ang pagkawala ng ulo ay maliit, at ang filter ay karaniwang 300mm
6. Ang aksidente ng pre-treatment system ay may kaunting epekto sa filter, at mabilis ang paggaling
7. Gumamit ng isang anti-clogging suction pump
8. Ang kumbinasyon ng filter at sedimentation tank ay nagdudulot ng bahagi ng dumi sa alkantarilya upang manirahan sa ilalim ng tangke at paglabas
9. Disenyo ng Anti-Freeze para sa Mga Malamig na Lugar
10. Patuloy na Operasyon, Antas ng Sensor Awtomatikong Control Backwash $



Modelo Diameter ng disc (mm) Kabuuang lugar ng disc (M3) Lmm) W (mm) H (mm) Na -rate na kapangyarihan
(KW)
QBFP-2002 2000 11.2 2000 2600 3500 2.83
QBFP-2003 2000 16.8 2300 2600 3500 2.83
QBFP-2004 2000 22.4 2600 2600 3500 2.87
QBFP-2006 2000 33.6 3200 2600 3500 2.91
QBFP-2008 2000 44.8 3800 2600 3500 2.95
QBFP-2010 2000 56 4400 2600 3500 5.39
QBFP-2012 2000 67.2 5000 2600 3500 5.43
QBFP-2014 2000 78.4 5600 2600 3500 5.47
QBFP-2016 2000 89.6 6200 2600 3500 5.51
QBFP-2018 2000 100.8 2600 3500 7.79
QBFP-2020 2000 112 7400 2600 3500 7.83
QBFP-3008 3000 100s 4600 4000 4700 5.69
QBFP-3010 3000 126 5300 4000 4700 5.78
QBFP-3012 3000 151.2 6000 4000 4700 5.87
QBFP-3014 3000 176.4 6700 4000 4700 8.16
QBFP-3016 3000 201.6 7400 4000 4700 8.25
QBFP-3018 3000 226.8 8100 4000 4700 8.34
QBFP-3020 $ 3000 252 8800 4000 4700 10.63



Bilis ng pagsasala: 15m 3 /Oras

Backwash Water: Mas mababa sa o katumbas ng 1%ng kabuuang tubig

Pagkawala ng ulo: normal na pagkawala ng ulo ng 300mm

Lakas ng backsuction: 333i/m2.S

Saklaw ng application: tubig ss <30mg/l, effluent ss <5mg/l filter

Pagpili ng tela: Long hair fiber filter tela, na angkop para sa mass-suspendado

Bilis ng Filter Disc ng bagay: 1-2RPM

Opsyonal: Anti-freezing Design $

Paghahatid at eksibisyon
Mga kaugnay na produkto
Tungkol sa amin
Pioneering sustainable solution para sa isang greener hinaharap
Ang Qingben Environmental Technology (Jiangsu) Co, Ltd ay isang propesyonal na negosyo na dalubhasa sa paggawa at serbisyo ng putik at kagamitan sa paggamot ng wastewater. Kami ay nakabase sa larangan ng putik at pag -unlad ng kagamitan sa paggamot at pag -unlad ng wastewater, at dalubhasa namin sa pagbibigay ng mga sludge dewatering machine, putik na kagamitan sa pagpapatayo, kumpletong mga hanay ng mga kagamitan sa paggamot ng wastewater, ilog at lawa sediment na kagamitan sa pagpapatayo, at mga teknikal na serbisyo.
Bilang isang propesyonal Custom Fiber Turntable Filter Cloth Filter (QBFP Series) Manufacturers and Fiber Turntable Filter Cloth Filter (QBFP Series) Factory, Nagbibigay kami ng komprehensibong suporta sa teknikal mula sa konsultasyon ng proyekto, disenyo, konstruksyon sa operasyon at pagpapanatili, tinitiyak ang matagumpay na pagpapatupad at mahusay na operasyon ng paggamot sa dumi sa alkantarilya at mga proyekto ng paggamot ng putik.
Tungkol sa amin
Qingben Environmental Technology (Jiangsu) Co, Ltd.
Mga Sertipiko
Umiiral ang karangalan dahil sa aming mga customer
  • ISO 45001

    ISO 45001

  • ISO14001

    ISO14001

  • ISO9001

    ISO9001

  • After-Sales Service Certification

    After-Sales Service Certification

  • Ce

    Ce

  • Ang isang heat pump sludge dryer na pumipigil sa pagdikit ng putik

    Ang isang heat pump sludge dryer na pumipigil sa pagdikit ng putik

  • Isang High -Pressure Band Machine para sa Municipal River Mud Dehydration

    Isang High -Pressure Band Machine para sa Municipal River Mud Dehydration

Balita
Mabilis na maunawaan ang aming impormasyon
Mag -uusap tayo

Kamusta lang at magsisimula kami ng isang mabunga na pakikipagtulungan. Simulan ang iyong sariling kwento ng tagumpay.

Mekanikal na screen industry knowledge

Ang Fiber Turntable Filter Cloth Filter (QBFP Series) Gumagamit ng tela ng filter bilang daluyan. Sa pamamagitan ng synergistic na epekto ng pagsasala ng gravity at dynamic na backwashing, napagtanto nito ang pinong interception ng nasuspinde na bagay at ang patuloy na operasyon ng system, na nagiging isang kailangang -kailangan na key link sa kasalukuyang chain ng proseso ng paggamot sa dumi sa alkantarilya.

Kapag tumatakbo ang kagamitan, ang dumi sa alkantarilya ay dumadaloy sa filter sa pamamagitan ng plate ng water inlet weir at dumadaan sa tela ng filter sa ilalim ng pagkilos ng grabidad. Sa prosesong ito, ang mga fluff fibers sa ibabaw ng tela ng filter ay bumubuo ng isang siksik na hadlang sa pamamagitan ng pag -flattening at panuluyan, na maaaring mahusay na makagambala sa mga maliliit na partikulo tulad ng nasuspinde na bagay at maikling mga hibla. Matapos ang hilaw na tubig ay na -filter ng tela ng filter, ang malinis na tubig ay pumapasok sa filter disc at pagkatapos ay dumadaloy sa adjustable outlet weir sa pamamagitan ng filter disc drum. Habang nagpapatuloy ang pagsasala, ang dami ng materyal na nakulong sa tela ng filter ay unti -unting tumataas, na nagreresulta sa isang pagbagal sa bilis ng pagsasala at isang kaukulang pagtaas sa antas ng tubig sa tangke ng filter. Kapag naabot ang antas ng tubig sa preset na halaga, awtomatikong nagsisimula ang control system sa backwashing program at nagsisimula na linisin ang tela ng filter. Ang motor ng drive ay nagtutulak sa gitnang tambol upang paikutin, at ang suction cup ay malapit sa ibabaw ng tela ng filter para sa negatibong pagsipsip ng presyon, pinakawalan ang solidong bagay na nakulong sa pagitan ng mga fluff fibers, at pagsuso ng tubig sa filter disc mula sa loob hanggang sa labas, upang ang mga particle na naideposito sa plate ng filter ay nagtitipon, sa gayon nakamit ang isang paglilinis na epekto. Ang proseso ng backwashing ng kagamitan ay ganap na sumasalamin sa mga matalinong katangian ng kagamitan.

Bilang isang produkto ng makabagong teknolohiya ng paggamot sa tubig, ang filter ng filter ng filter ng hibla ng filter ay malulutas ang mga punto ng sakit ng mga tradisyunal na proseso tulad ng malaking puwang sa sahig, pagkonsumo ng mataas na enerhiya, at kumplikadong pagpapanatili sa pamamagitan ng malalim na pagsasama ng pagbabago ng istruktura at intelihenteng kontrol. Nagbibigay din ito ng maaasahang suporta sa teknikal para sa pag -recycle ng mapagkukunan ng tubig sa lunsod at malinis na pang -industriya na may pakinabang ng matatag na kalidad ng tubig at mababang gastos sa operating.
